SCHEMA DER AUSSENWAND

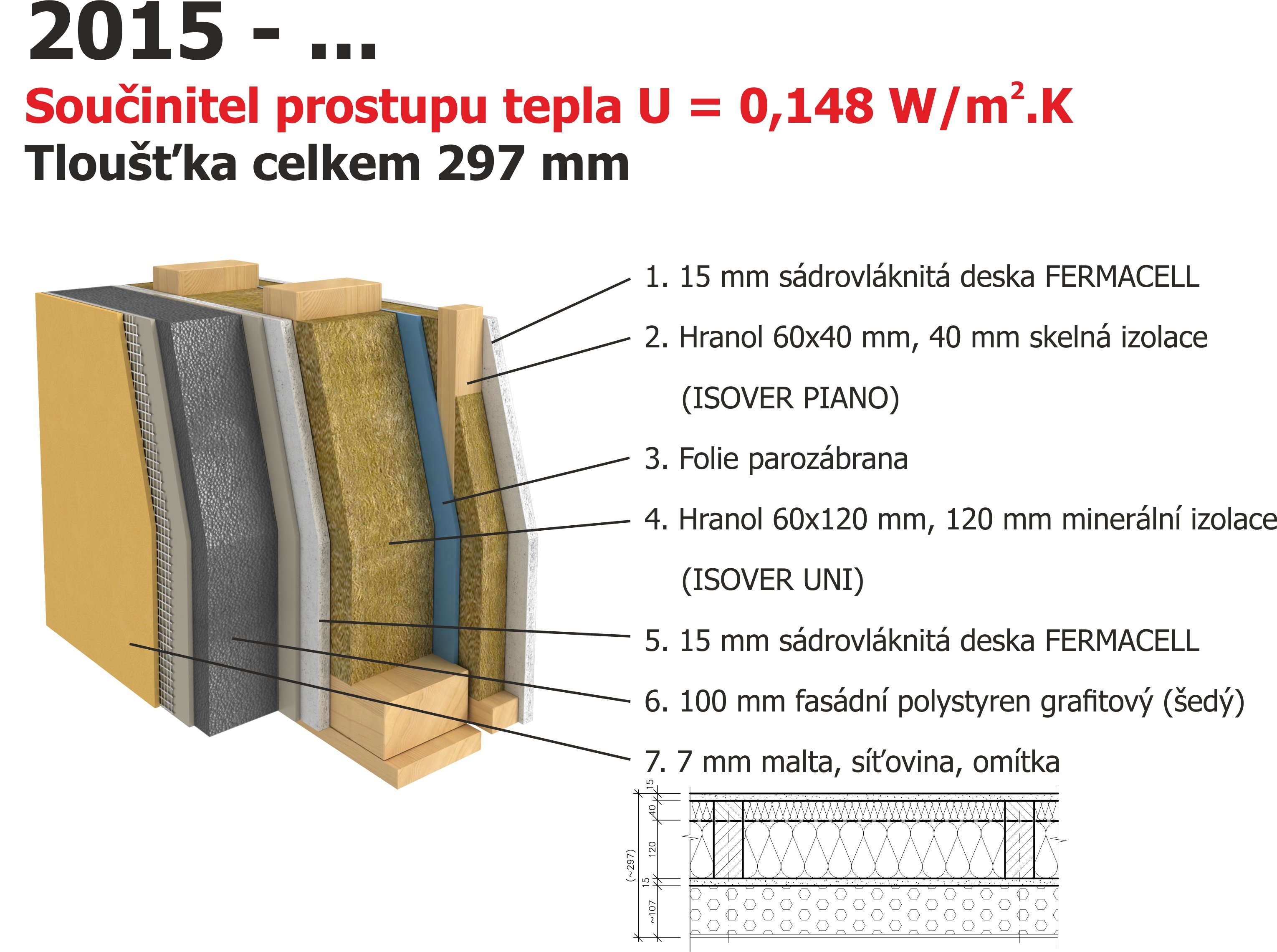

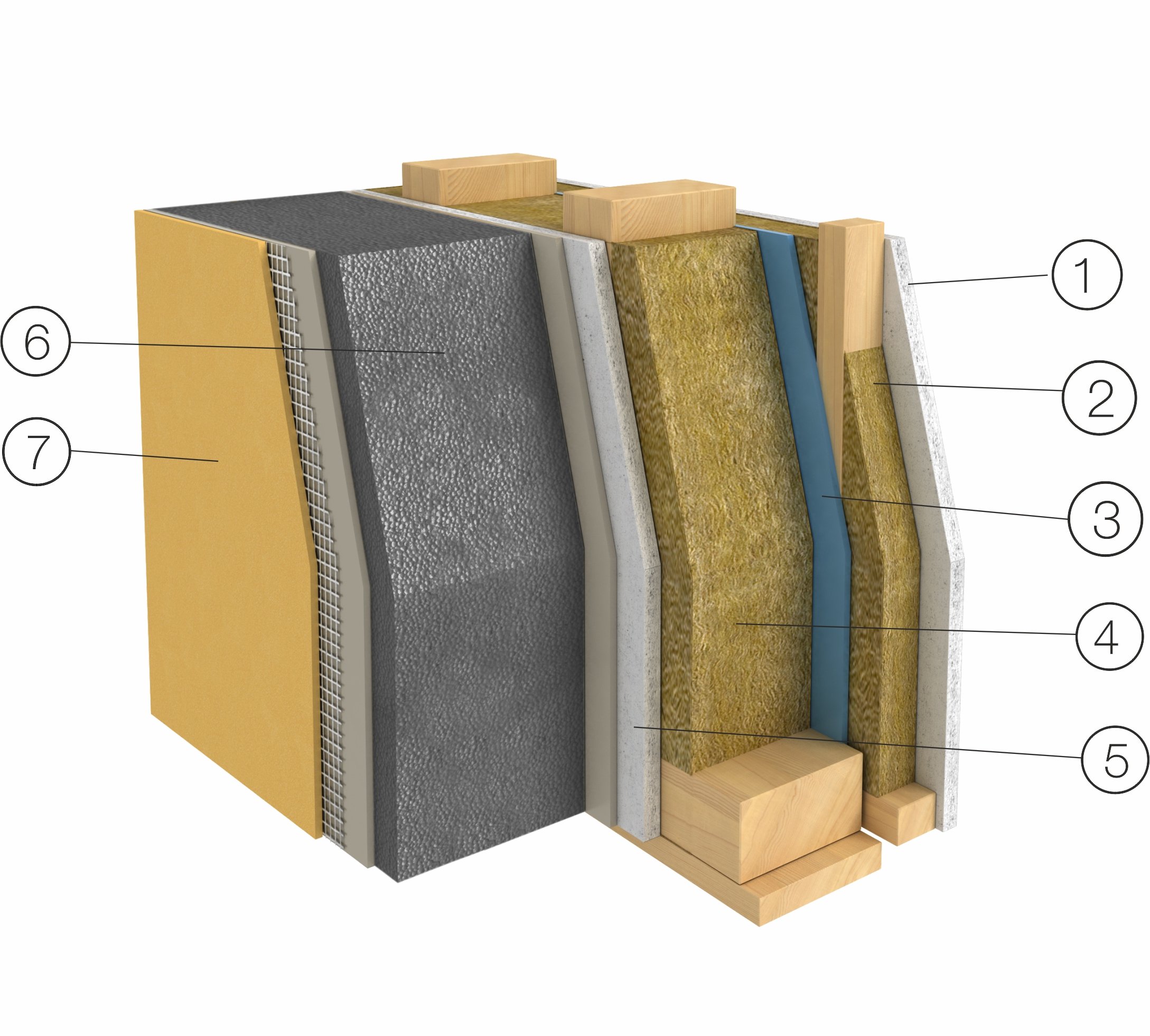

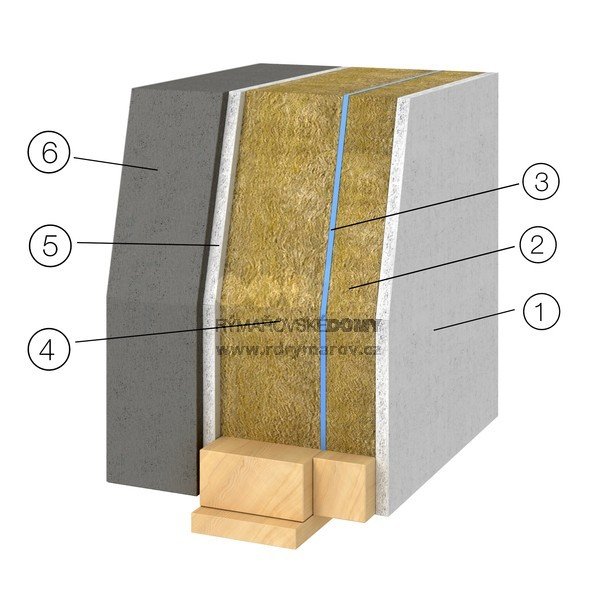

SCHEMA DER AUSSENWAND FÜR EIN PASSIVHAUS

  1. Gipsfaserplatte 15 mm
  2. Holzrahmen (mit Wärmedämmung ausgefüllt) 60 mm
  3. Dampfsperre
  4. Holzrahmen (mit Wärmedämmung ausgefüllt) 120 mm
  5. Gipsfaserplatte 15 mm
  6. Thermofassade 157 mm
  • Gesamtdicke 367 mm
  • Wärmedurchgangskoeffi zient U = 0,12 W/m2.K

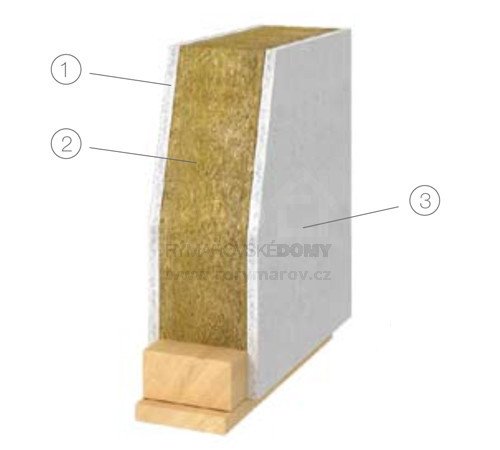

SCHEMA EINER TRAGENDEN INNENWAND

  1. Gipsfaserplatte 15 mm
  2. Holzrahmen (mit Wärmedämmung ausgefüllt) 120 mm
  3. Gipsfaserplatte 15 mm
  • Gesamtdicke 150 mm

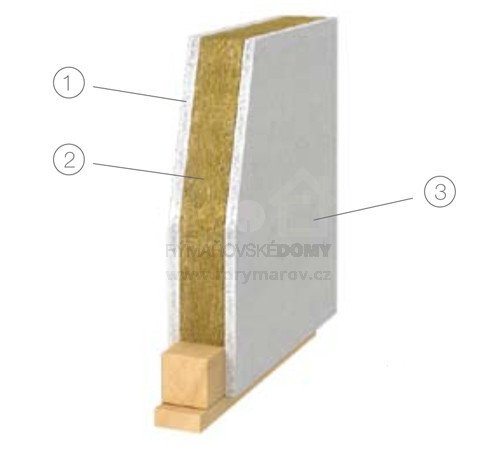

SCHEMA EINER NICHT TRAGENDEN INNENWAND

  1. Gipsfaserplatte 15 mm
  2. Holzrahmen (mit Wärmedämmung ausgefüllt) 60 mm
  3. Gipsfaserplatte 15 mm
  • Gesamtdicke 90 mm

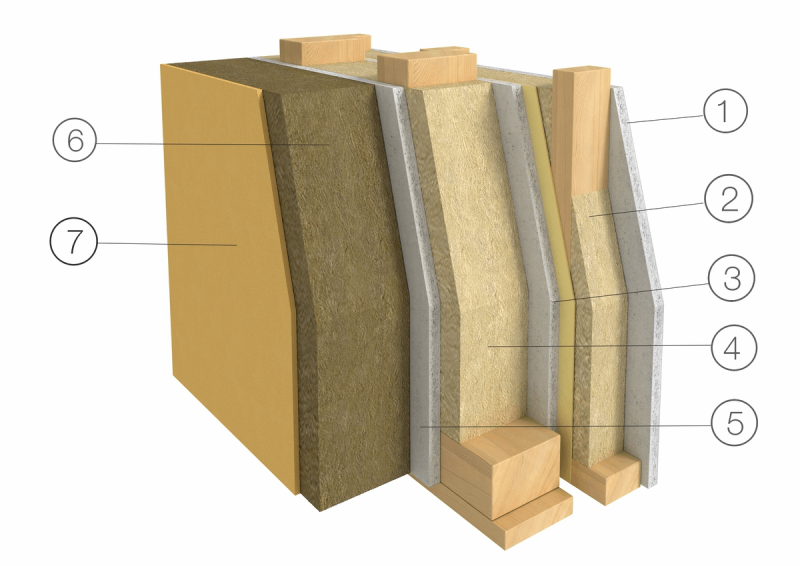

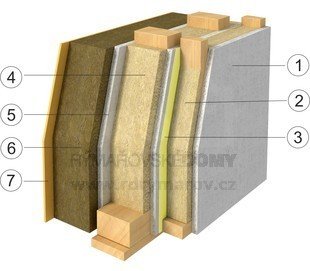

Schema der AuSSenwand mit Isolationsvorwand

  1. Gipsfaserplatte 15 mm
  2. Holzrahmen (mit Wärmedämmung ausgefüllt) 40 mm
  3. Gipsfaserplatte mit Dampfbremse 15 mm
  4. Holzrahmen (mit Wärmedämmung ausgefüllt) 120 mm
  5. Wärmedämmung aus Holzfaser  120 mm
  6. Offenes Diffusionsfassadesystem 7 mm
  • Gesamtdicke 317 mm
  • Wärmedurchgangskoeffi zient U = 0,15 W/m2.K

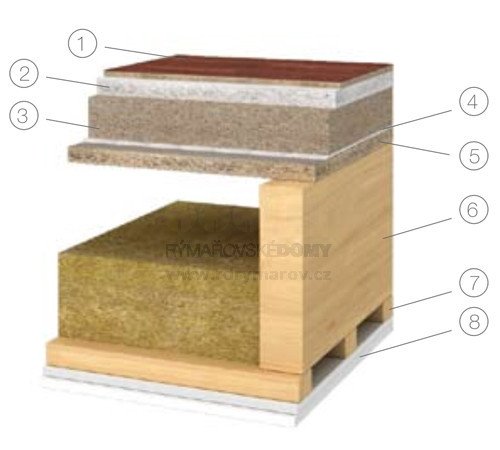

SCHEMA DER DECKE ÜBER DEM ERDGESCHOß

  1. Fußbodenbelag 10 mm
  2. Fußbodenplatte 25 mm
  3. Weiche Holzfaserplatte 60 mm
  4. Schaumstoffmatte
  5. Holzspanplatte 22 mm
  6. Deckenträger 60 x 240 mm; Luftspalt 120 mm; Wärmedämmung 120 mm
  7. Lattenrost 30 mm
  8. 2x Gipskarton 25 mm
  • Gesamtdicke 412 mm

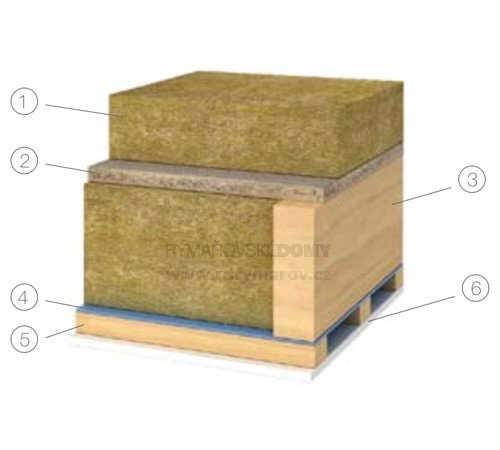

SCHEMA DER DECKE ÜBER DEM DACHGESCHOß

  1. Wärmedämmung 100 mm
  2. Holzspannplatte 22 mm
  3. Deckenträger 60 x 180 mm (mit 180 mm
    Wärmedämmung ausgefüllt)
  4. Dampfsperre
  5. Lattenrost 30 mm
  6. Gipskarton 15 mm
  • Gesamtdicke 347 mm
  • Wärmedurchgangskoeffi zient U = 0,14 W/m2.K

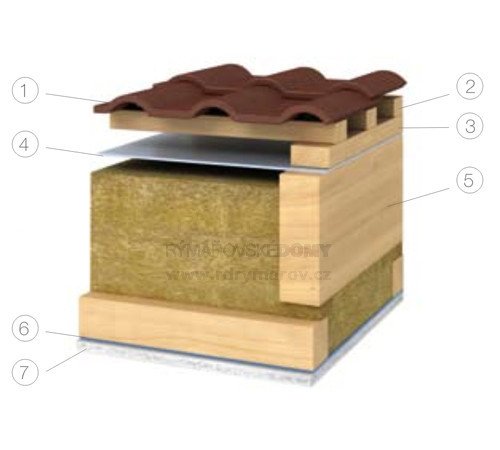

SCHEMA DER DACHKONSTRUKTION

  1. Dachdeckung
  2. Dachlatten 33 mm
  3. Konterlatten 33 mm
  4. Diffusionsfolie
  5. Sparren 60 x 180 mm; Luftspalt 30 mm; Lattung
    60 mm (mit 240 mm Wärmedämmung ausgefüllt)
  6. Dampfsperre
  7. Fermacell - Gipsfaserplatte 15 mm
  • Gesamtdicke 351 mm
  • Wärmedurchgangskoeffi zient U = 0,17 W/m2.K
